可変周波数直列共振耐電圧?武漢UHVは以下の生産を専門としています。直列共振、幅広い製品選択と専門的な電気テストを備えています。見つけるには直列共振、武漢UHVを選択します。
の可変周波数直列共振耐電圧装置直列共振の原理を利用し、励磁トランスで直列共振回路を励磁し、可変周波数調整器の出力周波数を調整して、回路インダクタンスLと試験サンプルCを直列共振させます。共振電圧は、テストサンプルに印加される電圧です。の完全なセット可変周波数直列共振装置電力、冶金、石油、化学工学などの業界で広く使用されており、大容量、高電圧の容量性サンプルの引き渡しや予防テストに適しています。{0}{1}

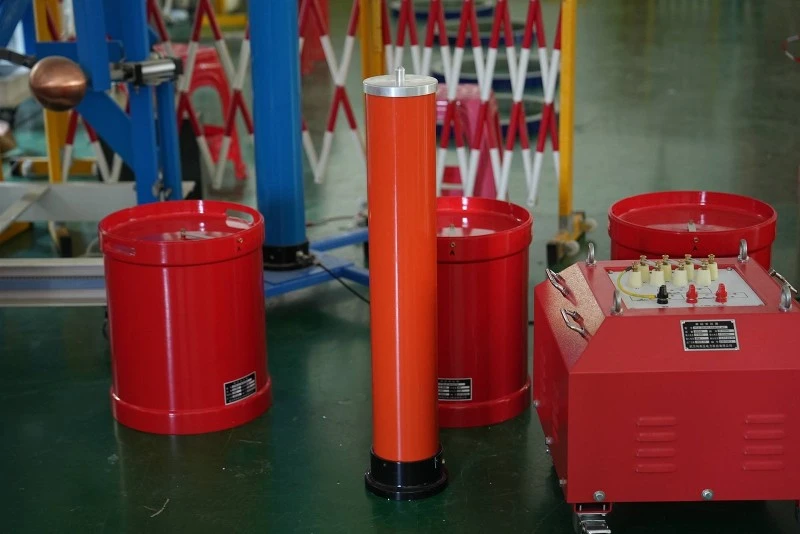

の可変周波数直列共振耐電圧装置主に、可変周波数コントローラ、励磁変圧器、高電圧リアクトル、高電圧分圧器などで構成されます。可変周波数コントローラは、20KW 以上のデスクトップ コントローラと 20KW 以下のポータブル ボックス コントローラの 2 つのカテゴリに分類されます。可変周波数直列共振装置の完全なセットは、コントローラーとフィルターで構成されます。可変周波数コントローラの主な機能は、振幅と周波数が固定された 380 V または 200 V AC 電源周波数の正弦波を、振幅と周波数が調整可能な正弦波に変換することです。そして機器全体に電力を供給します。励磁変圧器の機能は、可変周波数電源によって出力される電圧を適切な試験電圧まで上げることです。高電圧リアクトル L は、共振回路の重要なコンポーネントです。電源周波数が 1/(2 π√ LCX) に等しい場合、試験サンプル CX と直列共振します。
の周波数変換直列共振耐電圧装置多段重ね合わせ方式を採用しており、複数の反応器を並列または直列で使用できます。分圧器はテスト電圧の測定に使用され、小容量のテストサンプルの補償コンデンサとしても使用でき、共振周波数が30〜300Hzの範囲内のさまざまな電力機器のAC耐電圧テストを完了できるようにします。可変周波数直列共振の基本原理は、調整可能な (30 ～ 300Hz) 直列共振試験装置を使用して試験対象のコンデンサと共振させ、AC 試験電圧を生成することです。
周波数変換の原理 直列共振耐電圧
回路周波数 f=1/2 π√ LC のとき、回路内で共振が発生し、試験サンプルの電圧は励磁トランス高電圧端の出力電圧の Q 倍になります。 Q はシステム品質係数であり、電圧共振倍数であり、一般に数十から数百、あるいはそれ以上の範囲にあります。まず、可変周波数電源の出力周波数を調整して回路内に直列共振を引き起こし、次に回路共振状態でサンプル電圧の試験値が得られるように可変周波数電源の出力電圧を調整します。回路の共振により、可変周波数電源の出力電圧が小さいほど、試験サンプルCXに高い試験電圧を生成することができます。
