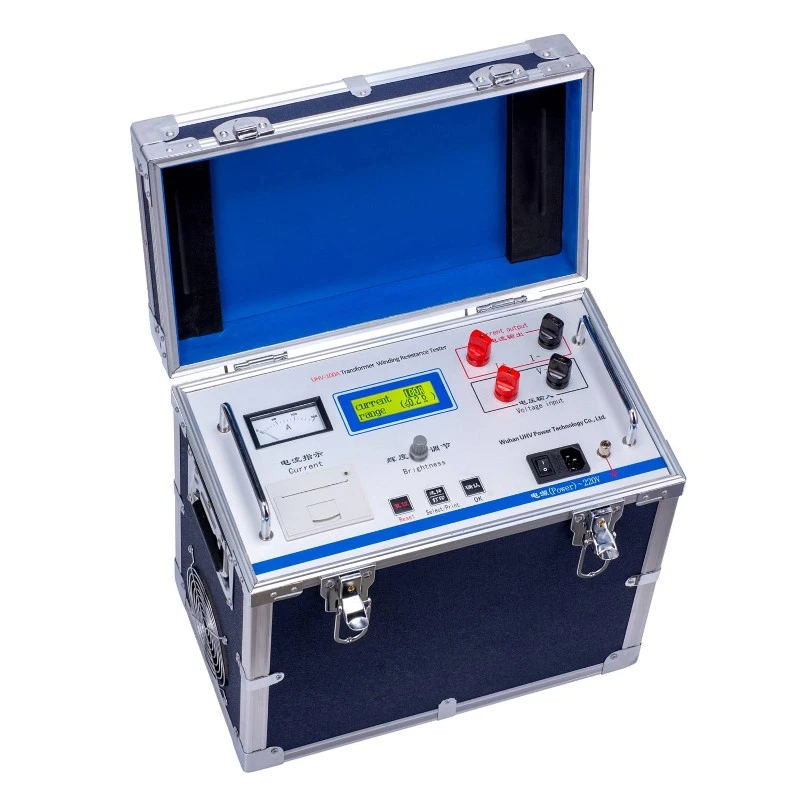

直流抵抗の試験方法は何ですか? Wuhan UHV は、幅広い製品オプションを備えた DC 抵抗テスターの製造を専門としています。を探しているときは、直流抵抗計、武漢UHVを選択します。
1、測定目的
1. 導体回路に短絡、断線、または配線の接続ミスがないか確認します。
2. 巻線の溶接箇所、リード線とブッシングの接続状態は良好か、タップ切換器の接触不良はないかを確認してください。
3. 巻線に使用されているワイヤの仕様が設計要件を満たしているかどうかを検証することもできます。
２、測定方法
1. 電流電圧法
原理は、テストする巻線に適切な量の DC 電流を流し、巻線の電流と巻線の両端の電圧降下を測定し、オームの法則に従って巻線の DC 抵抗を計算することです。測定する場合、使用する機器はレベル 0.5 以上で、電流計は内部抵抗が低いものを選択し、電圧計は内部抵抗が高いものを選択し、リード線の断面積が十分である必要があります。-インダクタンスの高い巻線を測定する場合は、十分な充電時間も必要です。巻線に流れる電流は、巻線の定格電流の 20% 以内に制限する必要があります。この方法の主な欠点は、正確な値を測定するのに時間がかかることです。各相巻線は抵抗とインダクタンスの直列回路と等価であるため、電源投入後、インダクタンスの電流はゼロから電源電圧まで徐々に増加し、その後定常状態の値まで徐々に減少します。これには移行プロセスが必要です。遷移時間の長さは、回路の時定数 t=L/R によって異なります。トランスコアの透磁率が高いため、L値が大幅に増加し、コイルの直流抵抗値も非常に小さいため、時定数tが大きくなります。一般に、電流計と電圧計の内部抵抗は測定結果に一定の影響を及ぼし、電流が定常状態の値に達するまでに時定数の約 T=3-5 倍かかります。つまり、直流抵抗を正確に測定するには数十分またはそれ以上かかることになります。
2. バランスブリッジ方式
平衡ブリッジ法は、ブリッジ平衡の原理を使用して DC 抵抗を測定します。一般的に使用される平衡ブリッジ法には、シングル アーム ブリッジまたはダブル アーム ブリッジがあります。この方式では、高精度にデータを直接読み取ることができます。中小型変圧器の実測では直流ブリッジ法が主に使用されます。{2}被測定コイルの抵抗値が1Ω以上の場合はシングルアームブリッジで測定し、1Ω以下の場合はダブルアームブリッジで測定するのが一般的です。配線に双腕橋を使用する場合、橋の電位杭頭は測定抵抗器の近くに配置し、電流杭頭は電位杭頭の上に接続する必要があります。測定の前に、まずテストされるコイルの抵抗値を推定する必要があります。ブリッジの拡大ノブを適切な位置に配置し、テストされていないコイルを短絡して接地する必要があります。その後、電源スイッチをオンにして充電する必要があります。完全に充電した後、電流計スイッチを押して測定アームを素早く調整すると、電流計の指針が電流計目盛の中央にあるゼロラインに向かって移動し、微調整が可能になります。指針がゼロの位置で安定して停止したら、抵抗値を記録します。このとき、被測定コイルの抵抗値｛｛１３｝の倍率と測定アームの抵抗値を乗じた値となります。測定終了後は電流計ボタンを放し、その後電源スイッチを放してください。
3. 三相巻線の同時加圧方式-
変圧器の DC 抵抗を測定するために三相巻線に同時に電圧を印加することは、レンツの法則に基づいています。これにより、各相の電流によって生成される磁束が鉄心の中で互いに打ち消し合い、合成磁束がゼロになります。これにより、インダクタンスL値が小さくなり、回路の時定数が小さくなるため、直流抵抗の測定時間が短縮され、作業効率が向上します。測定の際には、巻線抵抗の大きさに対する温度の影響や直流抵抗の不均衡率などの要因も考慮する必要があります。電圧降下法による直流抵抗測定では、コイルに流れる電流により変化の過程で高透磁率鉄心の磁束が発生し、Lが増加することが主な原因で、正確な値を求めるのに時間がかかります。磁束が減少するとLの値も減少し、電流が変化するまでの時間（時定数による）が短くなります。変圧器の三相巻線-に同時に電圧を印加し、各相のDC抵抗を測定することで、この目標を達成できます。 3 つの - 相巻線に同時に電圧が印加されると、各相巻線に流れる電流はゼロから増加します。右ねじの法則により、各鉄心柱内の三相電流によって発生する磁束の方向は異なり、その影響は互いに打ち消し合い、鉄心の合成磁束はほぼゼロになります。これにより、インダクタンス値 L が大幅に減少し、時定数 t が最小値まで減少します。試験時の電流変化の過渡過程が大幅に短縮され、短時間で安定した電流値が得られ、巻線の直流抵抗値を算出できます。
