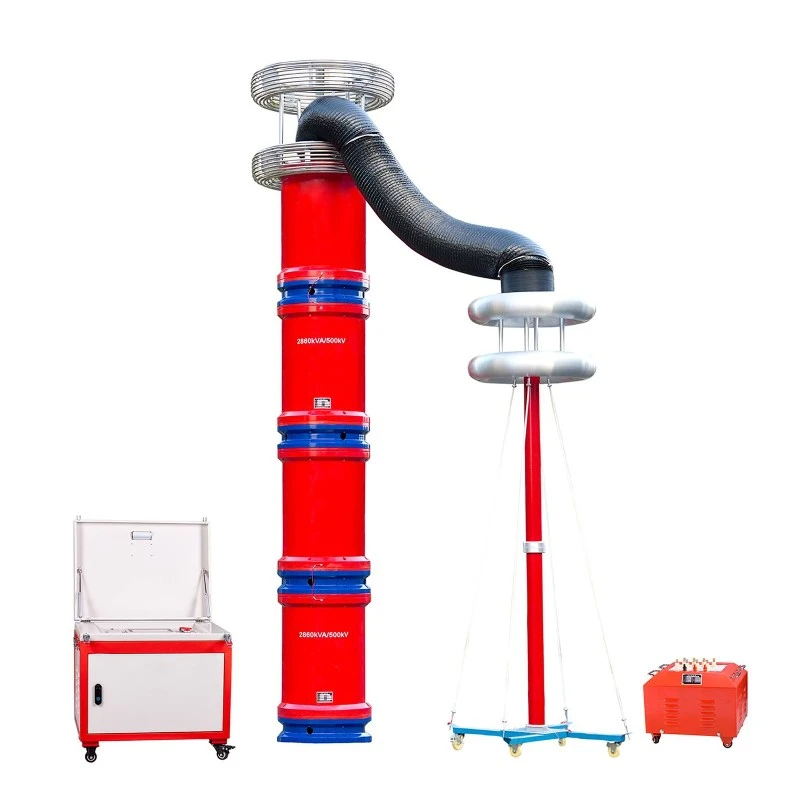

ご使用上の注意点 可変周波数直列共振試験装置
1. 可変周波数直列共振試験装置は、専門の高電圧試験担当者が使用する必要がある高電圧試験装置です。-使用する前に、ユーザーマニュアルをよく読み、繰り返し操作し、トレーニングする必要があります。
2. オペレーターは 2 名以上である必要があります。使用する場合は、高電圧テストの安全操作手順に厳密に従ってください。-
3. テストの安全性と正確性を確保するには、製品マニュアルを熟知することに加えて、テスト操作に関する関連する国家規格と規制に厳密に従う必要があります。
4. 各接続線は誤って接続しないでください。特にアース線は誤って接続しないでください。試験装置が破損する恐れがあります。
5. このデバイスの使用中は、高電圧または超高電圧が出力されます。-確実な接地が必要であり、操作の安全な距離に注意を払う必要があります。
6. 直列共振試験システムは、共振リアクトルを使用して試験対象物と共振させ、高電圧を生成します。つまり、高電圧を発生できるかどうかは、主に被測定物が共振リアクトルと共振するかどうかに依存します。したがって、試験担当者が現場で必要な高電圧を生成できないと分析した場合、何が共振条件に悪影響を及ぼすのか、回路が接続されているかなどを分析する必要があります。直列共振試験システムの励磁変圧器には特定の電圧と電流の要件があります。代替品の選定には電圧と電流を考慮する必要があり、同じ容量の通常の試験用トランスは使用できません。
の利点 周波数変換直列共振試験装置 電力システムアプリケーションで
1. 必要な電源容量が大幅に削減されます。直列共振電源は、共振リアクトルと試験対象コンデンサ間の共振により高電圧、大電流を生成します。システム全体において、電源はシステムのアクティブ消費部分のみを提供する必要があります。したがって、実験に必要な電源はテスト容量の 1/Q だけです。
2. 装置の重量と容積が大幅に削減されました。直列共振電源では、かさばる高電力電圧調整装置と通常の高電力周波数試験用変圧器が不要になるだけでなく、共振励起電源は試験容量の 1/Q しか必要とせず、システムの重量と体積が大幅に削減され、通常は通常の試験装置の 1/3 ～ 1/5 になります。
3. 出力電圧波形を改善しました。共振電源は、出力電圧の波形歪みを改善し、良好な正弦波形を取得し、高調波ピークによるテストサンプルの偶発的な破壊を効果的に防止できる共振フィルタ回路です。売れ筋商品: 周波数可変直列共振試験装置、周波数可変直列共振試験装置、周波数可変直列共振試験装置
4. 大きな短絡電流が故障点を焼損するのを防ぎます。-直列共振状態では、試験サンプルの絶縁の弱点が破壊されると、回路は即座に切り離され、ループ電流は通常の試験電流の1/Qまで急速に低下します。しかし、並列共振モードやテストトランスモードで耐圧試験を行うと、破壊電流が瞬時に数十倍に増加します。この 2 つを比較すると、短絡電流はブレークダウン電流と数百倍異なります。{6}}。したがって、直列可変周波数共振は、故障点を焼損する大きな短絡電流を心配することなく、絶縁の弱点を効果的に特定できます。-
5. 過電圧からの回復はありません。共振条件の喪失によりテストサンプルが故障すると、高電圧は即座に消失し、アークも即座に消え、回復電圧を再確立するプロセスに時間がかかります。再びフラッシュオーバー電圧に達する前に電源を切断するのは簡単です。この電圧回復プロセスは、エネルギー蓄積による断続的な発振プロセスであり、長時間にわたるため、回復過電圧は発生しません。
