電力システムにある大規模で複雑な機器について興味を持ったことはありますか?電力使用の安全性と安定性はどのように確保されるのでしょうか?今日は、電気機器-の「健康診断{0}}専門家」についてお話しましょう。部分放電装置.
部分放電デバイスとは何ですか? 「身体検査」の範囲はどれくらいですか？
簡単に言えば、部分放電計（PD計）は、電気機器内部の「部分放電」現象の存在を検出するために特別に設計された機器です。部分放電とは何ですか?高電圧または絶縁劣化により、絶縁材料の内部または表面で小さな局所的なコロナ放電が発生することを想像してください。これらの放電は最初は弱く、肉眼ではほとんど見えませんが、小さな「火花」のようなもので、時間の経過とともに徐々に絶縁体を侵食し、最終的には機器の損傷につながり、さらには大規模な電力事故を引き起こすこともあります。
部分放電機器の「物理検査」の範囲は非常に広く、以下を含む高電圧電気機器のライフサイクルのほぼ全体がカバーされます。-
変圧器：電力システムの中で最も重要な機器の一つであり、絶縁性能が重要です。
ケーブル: 特に高電圧ケーブルでは、絶縁層の完全性が電力網の安全性に直接関係します。{0}}
変圧器: 変圧器と変流器は、部分放電が発生しやすい「最も影響を受けやすい領域」でもあります。
開閉装置: 高電圧開閉器の絶縁部分も定期的に「検査」する必要があります。{0}
絶縁体: ライン上であっても機器上であっても、絶縁体の健康状態は非常に重要です。
身体検査の結果に影響を与える可能性のある要因は何ですか?
身体検査を正確に行うためには、身体検査の測定結果が必要となります。部分放電器具は多くの要因の影響を受けるため、次の点に特に注意を払う必要があります。
環境干渉: 近くの無線放射や雷の干渉などの外部電磁ノイズは、隣で誰かが大声で話しているのと同じように、測定に「干渉」し、微妙な音が聞き取りにくくなる可能性があります。
機器自体のノイズ: 通常の動作中、電力機器はいくつかの電磁信号も生成します。これらの通常の信号と潜在的な部分放電信号を区別することが重要です。
測定回路の接続方法：聴診器の位置を選択するのと同じように、部分放電によって発生する信号を部分放電機器に効果的に「取り込む」方法が非常に重要です。
温度と湿度: これらの環境要因は絶縁材料の性能に影響を与える可能性があり、部分放電の発生と測定に間接的に影響を与えます。
「部分放電器具」で遊ぶ：有能な助手とは？

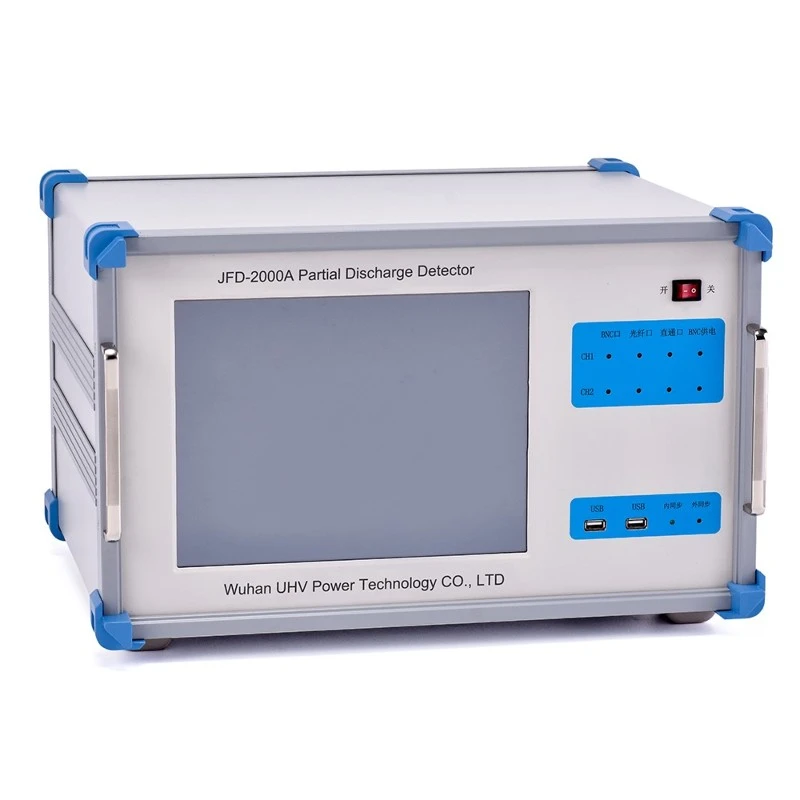

「電気設備検査士」の資格を取得するには、部分放電装置当然コアツールです。最新の部分放電デバイスはすでに非常にインテリジェントになっており、通常は次の機能を備えています。
高感度：極めて微弱な放電信号を捉えることができます。
パルス電流法、音響波法、紫外線イメージング法などの複数の測定モードを使用して、さまざまな次元から機器を「聴診」し「透視」します。
強力なデータ分析機能: 干渉を自動的に特定し、部分放電の種類と強度を評価できます。
Wuhan UHV Power Technology Co., Ltd. は部分放電監視の分野で豊富な経験があり、提供するソリューションは電力ユーザーが機器の状態をより効果的に評価するのに役立ちます。
健康診断プロセス: 問題を「特定」するにはどうすればよいですか?
部分放電試験を実行するには、通常、次の手順に従う必要があります。
機器の接続: 部分放電機器を特定の結合装置を介して被試験デバイスに接続します。
干渉を排除する: 測定前に、環境およびデバイス自体から干渉源を可能な限り排除するようにしてください。
データ収集: 機器を起動し、さまざまな動作条件下で部分放電信号を収集します。
データ分析: 機器に組み込まれた分析ソフトウェアを使用して、収集された信号を処理して部分放電があるかどうかを判断し、その深刻度を評価します。-
診断とメンテナンス：分析結果に基づいて、機器を診断し、対応するメンテナンス計画を作成します。
どうすればもっと良くなるでしょうか？監察医の昇進への道
「健康診断」をより効果的に行うためには、次のような点に取り組むことができます。
機器の特性を深く理解：機器ごとに発生しやすい部分放電の発生箇所や原因を把握することで、より正確な検出が可能になります。
高度な検出技術を習得する: オンライン モニタリング テクノロジーなど、新しい部分放電検出技術を継続的に学習して適用することで、機器の状態をリアルタイムでモニタリングできます。{0}
経験を積む：豊富な実践操作と事例分析を通じて、さまざまな複雑な状況を判断する能力を高めます。
信頼できる機器と技術サポートの選択: Wuhan UHV Power Technology Co., Ltd. などの専門メーカーが提供する高度な機器と技術サービスは、試験の品質を確保する上で重要な役割を果たします。
部分放電計器は単なる計器ではなく、電力システムの安全な運用を確保するための「目」と「耳」でもあります。部分放電を正確に監視することで、機器内の潜在的な損傷を迅速に検出し、事前に防止し、安定した信頼性の高い電力供給を実現します。
よくある質問 (FAQ)
Q1: 部分放電は必ず機器に損傷を与えるのでしょうか? A1: 部分放電は「隠れたキラー」であり、初期段階ではすぐに機器の損傷を引き起こすことはありませんが、長期間蓄積された放電の影響により徐々に絶縁が侵食され、最終的には重大な故障につながる可能性があります。-したがって、タイムリーな検出と対処が非常に重要です。
Q2: 部分放電試験は通常どれくらいの頻度で行われますか? A2: の頻度です。部分放電検出機器の種類、稼働年数、稼働環境、重要度によって異なります。重要な高電圧機器の場合、通常、年に 1 回など定期的に実行されるか、操作経験や機器の状態に基づいて調整されます。- Wuhan UHV Power Technology Co., Ltd. の専門家が、お客様の特定の状況に基づいたアドバイスを提供します。
Q3: 部分放電試験の結果に最も大きな影響を与える環境要因はどれですか? A3: 電磁干渉（近くのラジオや高電圧機器の動作によって発生する電磁ノイズなど）や環境変化（激しい温度や湿度の変動など）は、部分放電の検出結果に大きな影響を与えるため、それらを抑制または補償するための措置を講じる必要があります。
Q4：部分放電検査以外に機器の内部欠陥を検出する方法はありますか？ A4: はい、部分放電検出に加えて、赤外線サーモグラフィー、超音波検査、誘電損失検査などの他の検出方法を組み合わせて、多次元かつ総合的な設備状態評価システムを構築することができます。
Q5: オンライン部分放電監視とオフライン部分放電検出の違いは何ですか? A5: オフライン部分放電監視は通常停電後に行われますが、オンライン部分放電監視は電源を入れた状態で装置を稼働させながら行うため、装置の状態を継続的に監視し、突発的な問題をタイムリーに検出することができます。 Wuhan UHV Power Technology Co., Ltd. は、この分野で成熟したソリューションを持っています。
