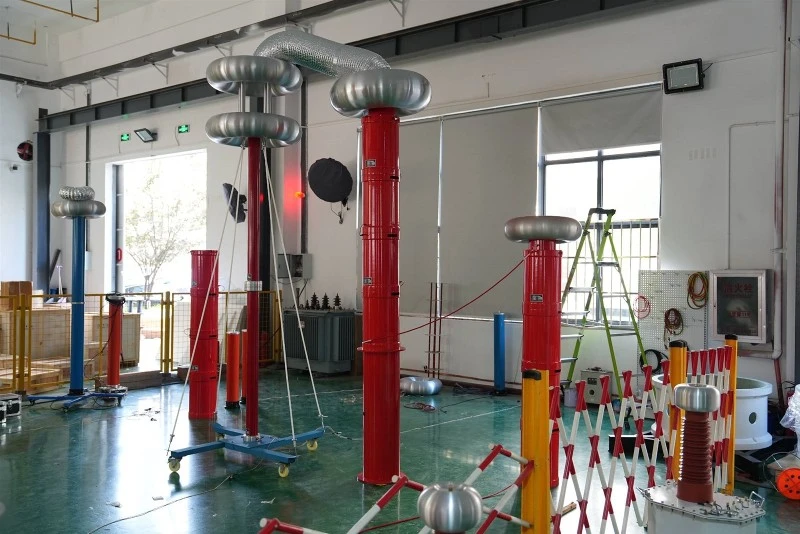

の完全なセット周波数変換直列共振試験装置は、調整されたインダクタンスと負荷容量を使用して電源周波数直列共振を生成し、電源周波数試験電圧を取得する直列共振試験デバイスです。周波数変換直列共振試験装置の完全なセットは、絶縁変圧器、周波数および電圧調整電源、励磁変圧器、リアクトル、コンデンサ分圧器などで構成されています。分圧器は試験対象物に並列に接続され、周波数変換直列共振試験装置を使用して試験対象物の共振電圧を測定し、過電圧保護信号を取得します。周波数変調電力出力は励磁トランスを介して直列共振回路に結合され、直列共振に励起電力を供給します。
さまざまな大型変圧器、電力ケーブル、蒸気タービン、水力発電機、その他の容量性機器の AC 耐電圧試験は、試験手順に厳密に従って定期的に実施する必要があります。電源周波数条件下では、試験片の大きな静電容量または高い試験電圧要件により、試験装置の電源容量も比較的高くなります。従来の電源周波数耐電圧デバイスはかさばって重く、現場での作業が難しく、組み合わせるのが難しく、柔軟性に欠けています。-より良い方法は、直列共振耐電圧試験用。
周波数変換直列共振試験が終了し、耐電圧試験に設定されると、算出された周波数に基づいて初期電圧で周波数変調が行われます。まずはアースを確認してください。周波数変換直列共振試験装置の完全なセットは、適切に接地されている必要があります。実験装置の接地点と発電機コアの接地点は同時に接地してください。さらに、温度測定コンポーネントと発電機ローターにも保護接地が必要です。しかし、周波数変調実験中の結果は理想的ではなく、周波数が電源周波数の要件を満たしていませんでした。電源が遮断された後、外部配線は正しく、2 つのリアクトルの配置に影響があったと考えられます。誘導性リアクタンス値を変更し、リアクトルの距離と位置を再調整し、電源周波数50Hzの共振点を求めました。電圧を上げて１分間耐電圧値を維持した。電源周波数耐電圧試験も問題なく合格しました。この実験を通じて、私たちは大型高電圧モーターの耐電圧試験における貴重な経験を蓄積してきました。-
実際のアプリケーションでは、電圧がテスト電圧に近づくと、電圧の上昇速度が速すぎて電圧変動が大きくなり、電圧保護が発生する可能性があることが判明しています。したがって、テストを再開する必要がありますが、これは機器の安全性を損なうものです。ただし、電圧保護値の設定が高すぎると、可変周波数直列共振試験装置テスト対象の機器を過電圧から効果的に保護することはできません。
の安定性を向上させる方法はいくつかあります。 周波数変換直列共振試験装置：
1. テスト用の共振周波数からの偏差を選択します。テストトランスの容量を小さくするには、Q 値をできるだけ大きくする必要があることがわかっています。ただし、Q値が大きく共振周波数から外れる場合、速度は相対的に遅くなります。したがって、可変周波数直列共振試験装置の能力が許す限り、共振周波数からずらして電圧を上昇させ、電圧の上昇速度を遅くすることができます。
2. 回路の品質係数を調整します。 Q=Uc/U=1/ω CR より、q の値を小さくするには回路抵抗を大きくする必要があることがわかります。このように、試験電圧に達するには励磁トランスの出力容量も大きくする必要があります。したがって、この方法を可変周波数直列共振試験装置一式に適用する場合は、容量に余裕のある条件で実施する必要があります。
3. 接地抵抗の要件。接地線は接地抵抗 4 Ω 未満で接地体に確実に接続してください。
