電力システムの運用・保守においては、機器の「健全性」が電力網全体の安定性・安全性に直結します。直流抵抗試験は、基本的かつ重要な検出方法として、電力機器、特に変圧器やスイッチなどの主要コンポーネントの性能を評価する上で不可欠な役割を果たします。正確には何ですか?なぜそれほど重要なのでしょうか?
直流抵抗試験とは何ですか?
簡単に言えば、DC 抵抗テストは、テスト対象機器の導体回路 (変圧器巻線、スイッチ接点など) を流れる直流電流を使用し、印加された DC 電圧とその結果生じる電流を正確に測定して、回路の DC 抵抗値を計算します。この一見単純なプロセスは、デバイス内の多くの潜在的な問題を反映している可能性があります。
DC抵抗に影響を与える主な要因
デバイスの DC 抵抗値は一定ではなく、さまざまな要因の影響を受ける可能性があります。これらの要素を理解すると、テスト結果をより正確に解釈するのに役立ちます
温度: 金属の抵抗値は温度とともに増加します。したがって、直流抵抗試験を実施する場合、有意義な結果を得るには、試験中の温度を記録および校正し、標準温度に統一して比較する必要があります。
接触状態: スイッチ接点、接続クランプ、およびその他の部品の接触抵抗は、DC 抵抗テストの主な焦点です。接触不良、酸化、浸食は接触抵抗を大幅に増加させる可能性があり、これが機器の加熱や損傷の一般的な原因となります。
導体の断面積と材質: 導体の厚さと材質によって、導体自体の抵抗が直接決まります。固定され変化しない機器コンポーネントの場合、その材料および設計上の抵抗値は固定されており、異常な増加は問題を示している可能性があります。
接続方法: 変圧器のタップの接続、スイッチの直並列接続などのデバイスの内部接続方法は、全体の DC 抵抗値に影響します。
インテリジェントなテスト ツール、半分の労力で 2 倍の結果

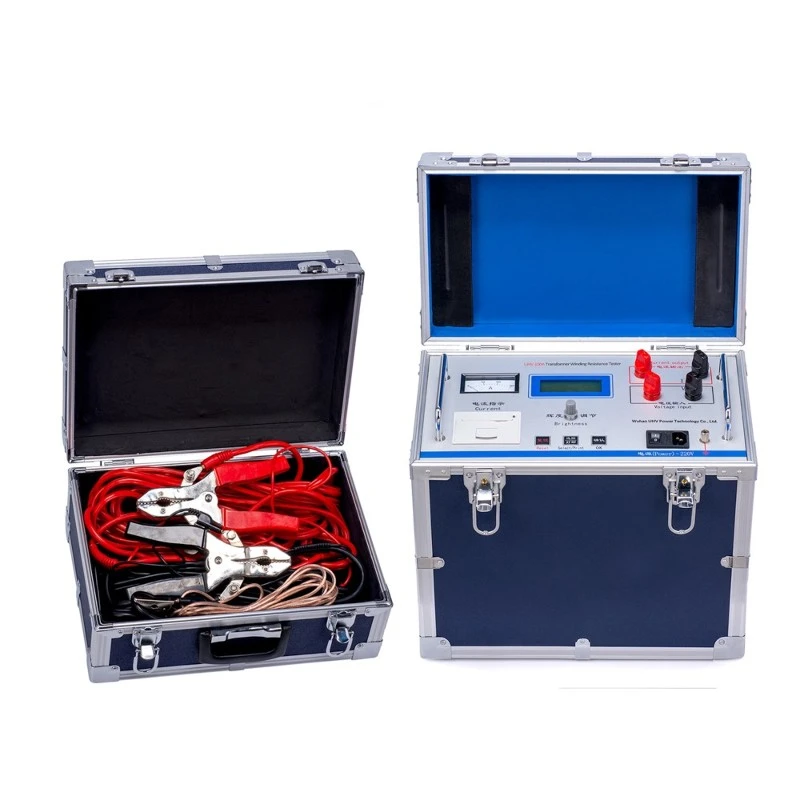

直流抵抗を正確かつ効率的に測定するために、武漢UHV電力技術有限公司のさまざまなインテリジェントな直流抵抗試験装置が登場しました。これらの機器は、電流を迅速に加えて電圧を正確に測定できるだけでなく、温度補正、データ記録、曲線分析などの機能を自動的に実行します。
専門性と信頼性: 武漢 UHV パワー テクノロジー株式会社は、長年にわたる業界の蓄積により、精度、安定性、信頼性において優れた性能を発揮する機器を開発してきました。信頼性の高い本物のテスト データを提供できるため、専門家にとって信頼できるパートナーとなります。
経験と応用: これらの機器は、変圧器巻線の DC 抵抗の測定、高電圧サーキット ブレーカー (スイッチ) の動的および静的接点の接触抵抗の測定、バスバー接続の抵抗の測定など、さまざまなシナリオで広く使用されており、豊富な実践経験を蓄積しています。
EEAT原則の具体化：武漢UHVパワーテクノロジー有限公司は常に「品質による生存、革新による発展」の概念を堅持してきました。機器の設計は、現場での操作の利便性と安全性を十分に考慮しており、ますます厳しくなる電気機器試験の要件を満たすために技術を継続的にアップグレードしています。{3}
どうすればもっと良くなるでしょうか?
標準化された操作: 正しい接続と合理的なパラメータ設定を確保するために、機器の説明書と関連規制に厳密に従ってください。
温度補正: テスト中の周囲温度を詳細に記録し、機器に内蔵された温度補正機能を使用して、抵抗値を標準温度 (通常 20 度) に統一して比較します。{0}}
多点測定：スイッチ接点などのタップ位置や動作状態を変えて複数点測定し、接触状態を総合的に評価します。
比較分析: このテストの結果を履歴データ、類似のデバイスからのデータ、または工場データと比較および分析して、異常な変化を迅速に検出します。
専門的な機器のサポート: 機器の選択直流抵抗計Wuhan UHV Power Technology Co., Ltd. などの専門メーカーによって製造された製品は、測定の精度と効率を大幅に向上させることができます。
直流抵抗試験の重要性を理解し、科学的な測定方法を習得し、高度な試験ツールを利用することは、電力機器の安全で安定した動作を確保するための重要なステップです。
よくある質問
Q: 測定精度に影響を与える要因は何ですか?直流抵抗計? A: 主に、機器自体の精度レベル、被試験回路の接続方法、試験環境における電磁干渉、オペレータの標準化などの要因に影響されます。
Q: 変圧器の DC 抵抗をテストするときに温度が考慮されるのはなぜですか? A: 金属材料の抵抗値は温度と密接な関係があり、温度が上昇すると抵抗値が増加します。異なる時期や装置のデータを公平に比較するには、標準温度での試験結果を統一して比較する必要があります。
Q: スイッチ接点の接触抵抗が過剰になるとどのような影響がありますか? A: 過度の接触抵抗は、接点の局所的な加熱を容易に引き起こし、酸化や浸食を促進し、開閉時の消費電力を増加させ、ひどい場合には接点の溶解や焼損を引き起こし、機器の正常な動作に影響を与える可能性があります。
Q: DC 抵抗テストは、変圧器やスイッチ以外にどのようなデバイスに使用できますか? A: バスバー接続点、ケーブル導体、発電機巻線などの抵抗の測定にも使用できます。
Q: 適切な直流抵抗テスターを選択するにはどうすればよいですか? A: テスト対象機器の電圧レベル、電流サイズ、試験精度要件、現場の動作環境などの要素を総合的に考慮し、武漢 UHV パワー テクノロジー株式会社が提供するさまざまなモデルの機器など、対応する試験能力と機能を備えた機器を選択する必要があります。{0}
