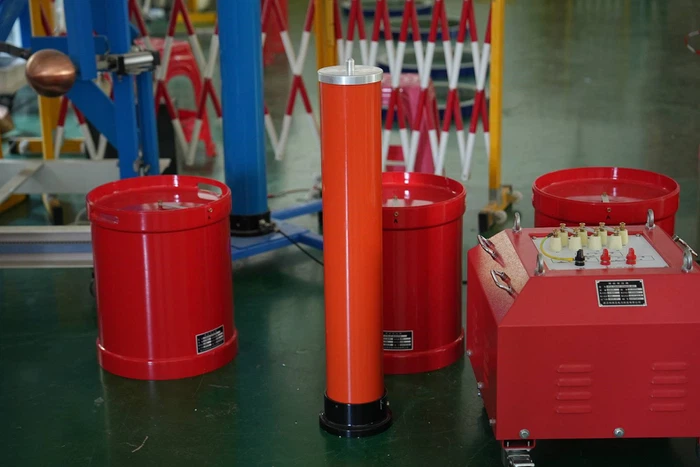

の完全なセット周波数変換直列共振試験装置周波数変換電源、励磁トランス、リアクトル、容量性分圧器で構成されます。テストサンプルのコンデンサとリアクトルは直列共振接続を形成し、分圧器はテストサンプルに並列に接続され、テストサンプルの共振電圧を測定して過電圧保護信号を提供します。周波数変調電力出力は、励起トランスを介して直列共振回路に結合され、直列共振用の励起電力を提供します。
完全なセットの動作原理周波数変換直列共振試験装置: 回路周波数が f=1/2 π√ LC のとき、回路内で共振が発生することが知られています。このとき、試験サンプルの電圧は励磁トランス高電圧端の出力電圧のQ倍になります。 Q はシステム品質係数、つまり電圧共振倍数で、通常は数十から数百の範囲です。まず、周波数変換電源の出力周波数を調整して回路内に直列共振を引き起こし、次に周波数変換電源の出力電圧を回路共振条件下で調整して、テストサンプル電圧のテスト値を達成します。回路の共振により、可変周波数電源の出力電圧が小さいほど、試験サンプルCXに高い試験電圧を生成することができます。可変周波数直列共振テスト セットの動作原理を次の図に示します。
ケーブルは容量性負荷であるため、昇圧変圧器からケーブルに出力される電源周波数電圧には静電容量上昇の影響があります。{0}}静電容量の上昇の大きさは、ケーブルの静電容量の大きさと、昇圧トランスとケーブルの静電容量の間の共振に関係します。-通常、静電容量の上昇は 20% ～ 30% を超える場合があります。したがって、ケーブル上の試験電圧を正確に測定し、ケーブル上の高電圧によるケーブルの絶縁の損傷を防ぐために、昇圧変圧器の出力端に分圧器を並列に接続する必要があります。-この試験システムの利点は、回路がシンプルで操作が簡単で、絶縁欠陥のあるケーブルを加圧して燃焼させて故障箇所を発見できることです。欠点は、システムの体積が大きく、出力電力が入力電力と同じであり、消費電力が高いことです。ピンが故障すると、昇圧トランスの高電圧出力が直接地面に放電し、簡単に地面電位の上昇、機器の損傷、および人の安全を脅かす可能性があります。さらに、ケーブルの燃焼の程度を制御することが難しいため、多くの場合、ケーブルの複数の層が燃え尽き、ケーブル工場に不必要な損失が生じます。
電力開発の必要性により、ケーブル工場で製造されるケーブルの電圧レベルはますます高くなり、断面積が大きくなり、長さが長くなります。{0}}したがって、工場の耐電圧試験装置の能力も増加しています。昇圧変圧器の一般的な試験システムは、それ自体の欠陥により、もはやケーブル工場の耐電圧試験の要件を満たすことができなくなりました。特に 2 つのネットワーク変革の深化に伴い、架空絶縁電線と高-電圧相互接続-ケーブルの需要が増加しています。の完全なセット可変周波数直列共振試験装置電力ケーブルの直列共振、変圧器の直列共振、発電機セット（水力発電機または火力発電機）、モーターの直列共振、開閉装置の直列共振、GIS スイッチなど、大容量、高電圧の容量性テスト サンプルの引き継ぎテストや予防テストに適しています。--
