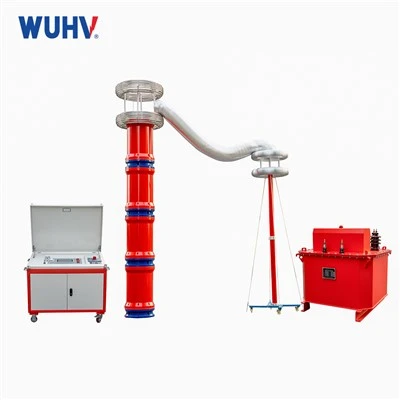

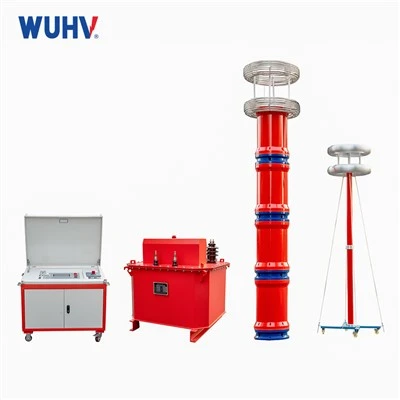

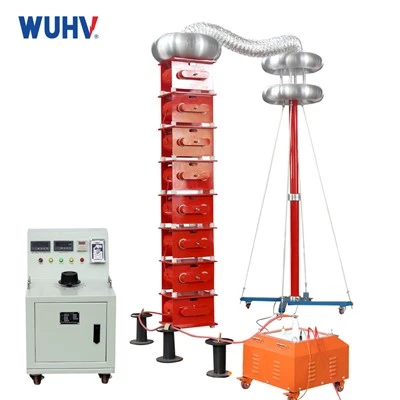

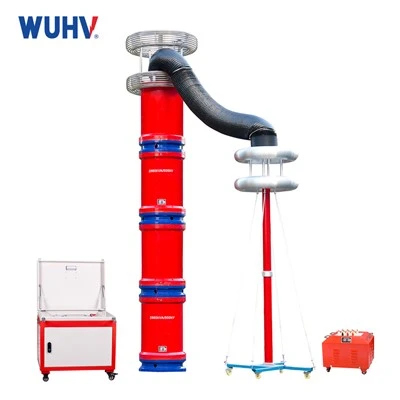

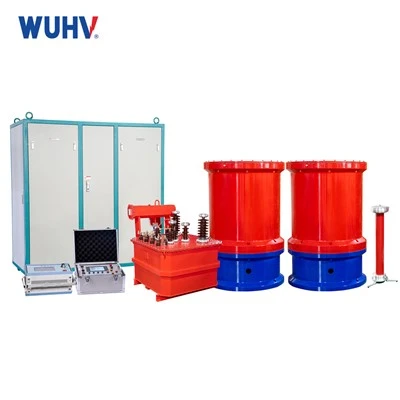

共振テストセット



製品機能

1.当社のデバイスには、過電圧、過電流、ゼロスタート、システムが排出されるなどの保護機能が含まれています（フラッシュオーバー）。過電圧および過電流保護値は、ユーザーの要件に応じて設定できます。テストサンプルのフラッシュオーバーの場合、フラッシュオーバー保護がアクティブになって機器を保護します。

2。デバイス全体は軽量で、オンサイトで使いやすいです。

3.このデバイスは3つの作業モードを提供し、ユーザーはオンサイト条件に基づいてテスト効率を改善するために柔軟に選択できます。作業モードには次のものが含まれます。

完全自動モード

手動モード

手動ブーストモードを使用した自動チューニング

4.Dataは、さまざまな場所に保存および印刷でき、識別と検索を簡単にするために数値ラベルを使用できます。

5。自動周波数スキャン中、開始周波数は指定された範囲内で設定できます。スキャン曲線はLCD画面に表示され、ユーザーは共振点が見つかったかどうかを直感的に判断できます。

6.当社のデバイスはDSPプラットフォームテクノロジーを採用しているため、ユーザーのニーズに応じて機能を簡単に追加または削除し、アップグレードし、よりユーザーフレンドリーなヒューマンマシンインターフェイスを確保します。

7.動作インターフェイスは複数の言語をサポートし、簡単に切り替えることができます。デフォルト言語は中国語と英語で、カスタマイズのオプションがあります。

8.システムには、インダクタンス、容量、周波数、共振高電圧電流、ケーブル容量のクイックワンクリック計算を可能にする組み込みシリーズ共鳴パラメーター計算機が含まれています。



共振テストセットのコンポーネント

可変周波数電源：220V/380V、50Hzの電源を調整可能な周波数に変換し、操作、保護、制御、および監視機能を統合しながら、連続的に調整可能な電圧に変換します。

励起変圧器：高電圧と低電圧を分離しながら、可変周波数電源による電圧出力を強化します。

高電圧反応器：容量性テストサンプルとシリーズ共鳴回路を形成します。

電圧仕切り：レギュレータの高電圧値と低電圧値を測定します。



共鳴テストセットの代替名

このデバイスは、次のようにも呼ばれます。

可変周波数シリーズ共鳴AC電圧に耐えるテストデバイス

可変周波数共鳴

可変周波数シリーズ共鳴

シリーズ共鳴試験装置

ケーブル電圧に耐えるテストデバイス

電力周波数電圧に耐えるテストデバイス

高電圧架橋ケーブルAC電圧に耐えるテスト装置

GIS AC電圧はテスト機器に耐えます

ジェネレーターAC電圧に耐えるテストデバイス

ポータブルケーブルAC電圧に耐えるテストデバイス



共振テストセットはどのように機能しますか？

このデバイスは、調整されたインダクタと負荷コンデンサを使用して、電力周波数シリーズの共鳴を生成し、電力周波数テスト電圧を取得します。テストサンプルのコンデンサと反応器は、直列共振接続を形成します。電圧仕切りはテストサンプルと並行して接続されており、共振電圧を測定し、過電圧保護信号を提供します。周波数調整出力は、励起変圧器を介してシリーズ共鳴回路に結合され、シリーズ共鳴の励起能力を供給します。



電力システムにおけるシリーズ共鳴の利点

必要な電力容量の大幅な削減

シリーズ共振電源は、共鳴反応器と試験コンデンサの間の共振により高電圧と高電流を生成します。電源は、システムのアクティブな消費電力を提供するだけです。テストに必要な電源は、総テスト容量のわずか1/Qです。

より軽くてコンパクトな機器

シリーズ共振電源は、かさばる高出力電圧レギュレーターと従来の高電力テストトランスの必要性を排除します。さらに、共振励起電源にはテスト容量の1/Qのみが必要であり、システムの重みと体積を従来のテストデバイスの約1/10から1/30に減らします。

出力電圧波形の改善

共振フィルタリング回路として、デバイスは波形の歪みを減らし、純粋な正弦波形を確保し、高調波ピークによるテストサンプルの分解を防ぎます。

過剰な短絡電流を防ぎます

故障が発生した場合、回路はすぐに共鳴を失い、ループ電流は通常のテスト電流の1/Qに急速に減少します。他の方法と比較して、シリーズの共鳴は短絡および故障電流を大幅に減らし、障害点を損傷することなく断熱の弱点を効果的に識別します。

過電圧回復のリスクはありません

テストサンプルが失敗した場合、共鳴条件が失われ、高電圧がすぐに消え、アークが消滅します。回復電圧はゆっくりと上昇するため、フラッシュオーバー電圧に再び到達する前に電源を切断するのは簡単です。



共振テストセットの主なアプリケーション

AC電圧は、6kV – 500kVの高電圧架橋ケーブルのテストに耐えます

AC電圧は、発電機のテストに耐えます

ACは、GISおよびSF6スイッチの電圧テストに耐えます

6kV – 500kV変圧器の電力周波数に耐える電圧テスト

ACは、バスバー、ブッシング、変圧器など、他の高電圧電気機器の電圧テストに耐えます



共鳴検査プロセス

周波数スキャン：デバイスは周波数の範囲をスキャンし、各ステップで励起を適用します。スキャンは通常、低周波から始まり、増加しますが、より複雑なスキャンを使用できます。

応答測定：周波数が変化すると、システムの応答（振幅、インピーダンスなど）が測定されます。結果は、各周波数の振幅を示すチャートに表示されます。

共鳴の識別：システムの応答が最大振幅に達すると、共振点が識別され、最も強い振動が示されます。

分析：共鳴周波数と振幅が記録されます。減衰（振動減衰率）およびその他の行動を研究するために、さらなる分析を実施できます。

中国の主要な共振テストセットメーカーとサプライヤーの1つとして、私たちの工場から中国で作られた高品質の共鳴テストセットを購入することを温かく歓迎します。価格相談については、お問い合わせください。
