三相モーターの位相バランスを測定することは、その効率的で信頼性の高い動作を保証する上で重要な側面です。モーターテストベンチのサプライヤーとして、当社は正確な位相バランス測定の重要性と、このプロセスで当社のテストベンチが果たす役割を理解しています。
三相モーターの位相バランスについて
三相モーターは三相電源で動作します。理想的なシナリオは、3 相の電圧、電流、位相角の差が等しいことです。これらのパラメータの不均衡は、エネルギー消費の増加、モーター効率の低下、過熱、さらにはモーターの早期故障など、さまざまな問題を引き起こす可能性があります。位相バランスは通常、電圧の不均衡と電流の不均衡の観点から測定されます。
電圧の不均衡は、3 相の電圧が等しくない場合に発生します。これは、配電網の不平衡負荷や変圧器の故障など、電源システムの問題が原因である可能性があります。一方、電流の不均衡は、多くの場合、巻線の故障や不均一な負荷など、モーター自体の問題の結果として発生します。
モーターテストベンチで位相バランスを測定する方法
当社のモーターテストベンチには、三相モーターの位相バランスを正確に測定するための高度なセンサーと測定システムが装備されています。
電圧測定
位相バランスを測定する最初のステップは、各相の電圧を測定することです。当社のテストベンチには、各相の電圧を高い精度で測定できる高精度電圧センサーが取り付けられています。これらのセンサーはモーター端子に接続されており、測定された電圧値はテストベンチのデータ収集システムによって記録されます。
次に、テストベンチは 3 相の平均電圧を計算します。電圧不均衡は、平均電圧からの各相電圧の偏差を比較することによって決定されます。電圧の不均衡を計算する式は次のとおりです。
[ \text{電圧不均衡}(%)=\frac{\text{平均電圧からの最大偏差}}{\text{平均電圧}}\times100% ]
この計算は、三相システムの電圧不均衡の程度を定量化するのに役立ちます。電圧の不均衡が特定のしきい値 (通常は約 2 ～ 3%) を超える場合、対処する必要がある問題があることを示します。
電流測定
電圧測定に加えて、当社のテストベンチは各相の電流も測定します。変流器やホール効果センサーなどの電流センサーは、モーターの各相を流れる電流を測定するために使用されます。電圧測定と同様に、テストベンチは各相の電流値を記録し、平均電流を計算します。
電流の不均衡は、電圧の不均衡と同様の式を使用して計算されます。
[ \text{電流の不均衡}(%)=\frac{\text{平均電流からの最大偏差}}{\text{平均電流}}\times100% ]
電流の不均衡は、短絡や断線などのモーター巻線の問題の兆候である可能性があります。当社のテストベンチは、電流の不均衡を正確に測定することで、これらの問題を早期に検出し、モーターへのさらなる損傷を防ぐのに役立ちます。
位相角測定
位相バランスのもう 1 つの重要な側面は、3 つの位相間の位相角です。平衡三相システムでは、各相間の位相角は 120 度です。当社のテストベンチは、高度な位相測定技術を使用して 3 つの位相の位相角を決定します。
理想的な 120 度の位相角からの逸脱は、モーターまたは電源システムに問題があることを示す可能性があるため、位相角の測定は非常に重要です。たとえば、位相角の差が 120 度から大きく異なると、モーター内で不均一なトルク生成が発生し、振動や効率の低下につながる可能性があります。
正確な位相平衡測定の重要性
正確な位相バランス測定は、いくつかの理由から不可欠です。まず、モーターの効率的な動作を確保するのに役立ちます。バランスの取れた三相モーターは、エネルギー消費が少なく、よりスムーズに動作するため、運用コストが削減されます。第二に、モーターの早期故障を防ぐことができます。位相の不均衡を早期に検出して修正することで、モーター部品の過熱や過度の摩耗などの問題を回避できます。
さらに、位相平衡測定も業界標準に準拠するために重要です。多くの業界では、三相モーターの位相バランスについて特定の要件があり、正確な測定はモーターがこれらの基準を確実に満たすのに役立ちます。
当社のモーターテストベンチの追加テスト機能

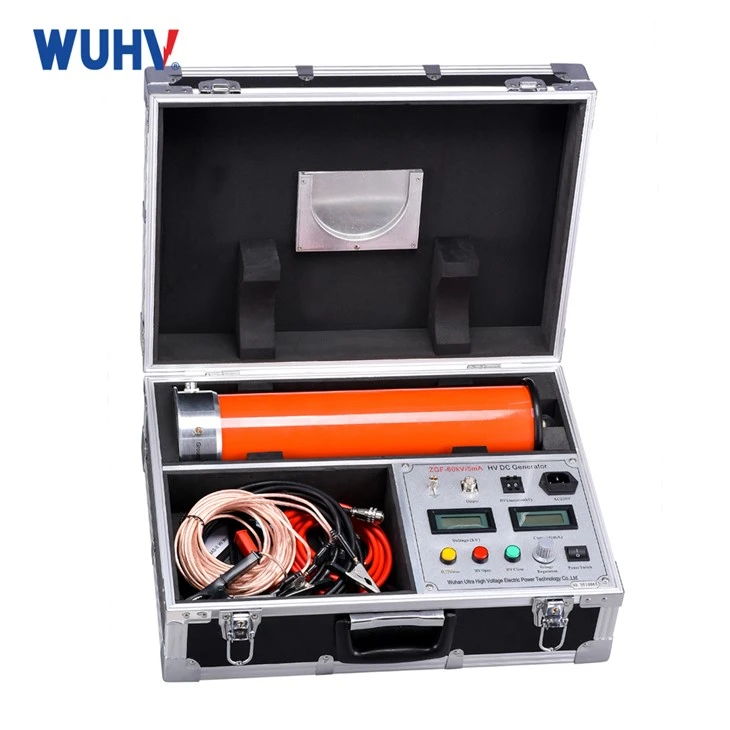

位相バランス測定に加えて、当社のモーターテストベンチは他の幅広いテスト機能を提供します。たとえば、私たちが提供するのは、DC耐電圧テストセットモーター巻線の絶縁抵抗をテストするために使用されます。このテストは、モーター故障の主な原因となる絶縁破壊や漏れを検出するのに役立ちます。

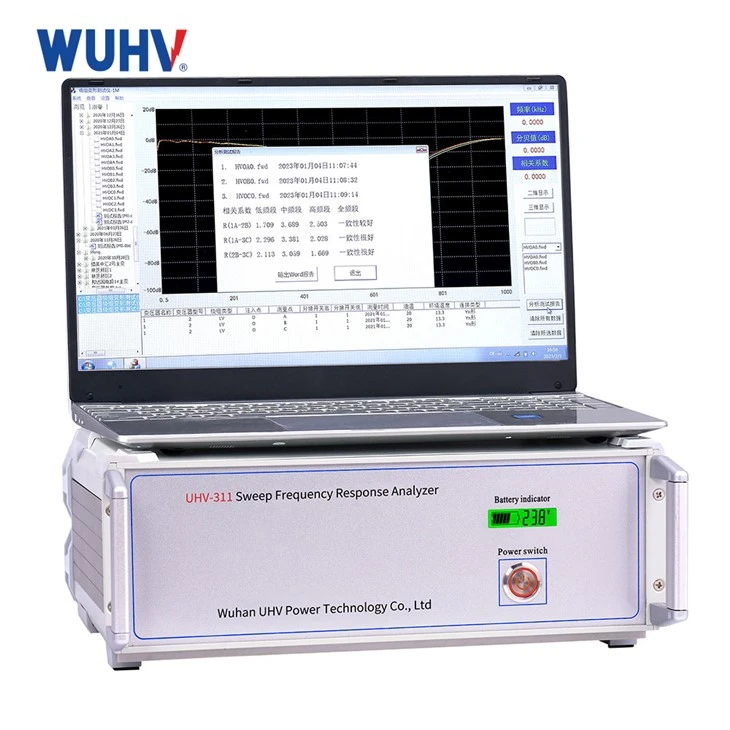

また、SFRA試験装置モーター巻線の機械的完全性をテストします。このテストでは、モーターの性能に影響を与える可能性のある巻線の機械的損傷や変形を検出できます。
さらに、私たちの変圧器試験システム三相モーターと組み合わせてよく使用される変圧器の性能をテストするために使用できます。この包括的なテスト システムは、電源システムの全体的な信頼性を確保するのに役立ちます。
モーターテストのニーズについてはお問い合わせください
三相モーターの位相バランスを測定するための信頼できるモーター テストベンチを探しているなら、もう探す必要はありません。当社のモーター テストベンチは、正確で信頼性の高い測定を提供できるように設計されており、モーターの効率的かつ安全な動作を保証します。
当社には、テストベンチの使用に関する技術サポートとガイダンスを提供できる経験豊富なエンジニアのチームがいます。小規模の製造業者であっても、大規模な産業企業であっても、当社はお客様の特定のテスト要件を満たすカスタマイズされたソリューションを提供できます。
モーター テストのニーズについてご相談になり、当社のモーター テストベンチがお客様のビジネスにどのようなメリットをもたらすかを検討するには、今すぐお問い合わせください。三相モーターの最適なパフォーマンスを保証するために、お客様と協力できることを楽しみにしています。
参考文献
- 『電気機械の基礎』スティーブン・J・チャップマン著
- 「電力システムの解析と設計」J. Duncan Glover、Mulukutla S. Sarma、Thomas J. Overbye 著
- 三相モーターのテストと相バランス測定に関連する業界標準。
